產品名稱:2BV型水環式真空泵

一、2BV型水環式真空泵的概述:

2BV型水環式真空泵適用于抽除氣體和水蒸氣,吸氣壓力可以達到33mbar絕壓(97%真空度)。當用變壓器油作為工作液時(稱為油環真空泵),吸氣壓力可達到6.7mbar絕壓(99.3%真空度),可以完全取代往復式真空泵。當液環真空泵在吸氣壓力接近極限真空下長期工作時,應聯接氣蝕保護管,以對泵進行保護并消除氣蝕聲。作為壓縮機使用時,其壓力最大至0.26MPa(絕壓)。作為壓縮機使用時,隨著排氣壓力的升高會(huì )造成2BV泵功率的加大,訂貨時應注明排氣壓力以選擇適當的電機功率。

2BV型水環式真空泵作為新一代節能型產品,其以出色的性能及眾多優點將全面取代同性能的SK、2SK系列水環真空泵及W、WY、WL系列往復真空泵。

2BV2-Ex、2BV6系列水環式真空泵/壓縮機主要用于抽除爆炸性氣體,及在各類易燃、易爆環境中工作,其性能參數與2BV2、2BV5系列相應型號相同。

2BV系列不銹鋼真空泵可使用在各種耐腐蝕要求較高的場合及潔凈度要求較高的場合。根據工況2BV系列不銹鋼真空泵的全部過流部件:泵體、泵蓋、圓盤、葉輪材質可選用SUS304(0Cr18Ni9)、SUS316(0Cr17Ni12Mo2)、SUS316L(00Cr17Ni14Mo2)等各類不銹鋼材質,泵軸材質:2Cr13或0Cr18Ni12Mo2Ti

2BV型水環式真空泵
機械密封采用進口產品,密封件可采用氟橡膠或聚四氟乙烯.

相對于國內同類型SK、2SK、SZ等水環式真空泵,其有以下特點:

·2BV型水環式真空泵機泵同軸式直聯設計,節省空間,易于安裝。
·2BV型水環式真空泵全部采用國外進口機械密封作為標準配置。
·2BV型水環式真空泵全部設有氣蝕保護管接口,如在極限壓力下工作,開啟氣蝕保護管接口(或與分離器連接)可在最大限度保證吸氣效果的情況下消除氣蝕聲,并對泵進行保護。
·鋁青銅葉輪強度高,經久耐用,并提高了2BV型水環式真空泵的耐腐蝕性。如過流部件采用不銹鋼材質,可工作在更為苛刻的環境中。
·獨特的柔性排氣口設計,不會(huì )產生過壓縮,確保了2BV型水環式真空泵在其性能范圍內效率最佳。
·全部采用Y2系列電機,防護等級IP54、IP55(普通為IP44)
·2BV型水環式真空泵全部采用NTN或NSK進口軸承


二、2BV型水環式真空泵的應用范圍:


2BV水環式真空泵的主要應用領域
真空過濾
(化學制品過濾廠,化學制品處理廠,鐵礦廠,采礦業,磷肥廠,造紙廠,家禽加工廠,選煤廠)
蒸汽回收
(蒸餾器,裝卸站)
水泵引水
(自來水廠)
冷凝器水箱補水
(電站)
真空蒸餾
(牛奶廠,食品廠,化工廠,紙漿廠)
烘干
(化工、醫藥制造業)
真空消毒
(醫院,醫務室,實驗室)
木材處理/干燥

擠出成型
(塑料行業)
醫藥/實驗室真空
成型
(塑料,聚乙烯,橡膠,輪胎等制造業)
溶劑回收
浸漬
(食品加工,木器加工,紡織廠,膠合板廠,電線桿的制造等)
土壤凈化
真空包裝
液體脫氣
(食品加工,水軟化,瓶裝廠)
萃取
壓縮空氣再生
(紙漿,鋼鐵,汽車,玻璃,化工)
制革
食品加工
(食品加工廠,牛奶廠)
罐裝

三、2BV型水環式真空泵的技術參數表:
產品型號
極限壓力
Mbar(Pa)
最大氣量
M3/min
功 率
KW
轉 速
Rpm
水耗量
L/min
噪 聲
dB(A)
重 量
Kg
2060
33(3300)
0.45
0.87
2880
~2
62
20
2061
33(3300)
0.87
1.45
2880
~2
65
22
2070
33(3300)
1.33
2.35
2880
~2.5
66
31
2071
33(3300)
1.83
3.85
2880
~4.2
72
42
5110
33(3300)
2.75
4
1450
~7
63
78
5111
33(3300)
3.83
5.5
1450
~8.5
68
100
5121
33(3300)
4.68
7.5
1450
~10
69
145
5131
33(3300)
6.68
11
1450
~15
73
165
5161
33(3300)
8.3
15
970
~20
74
252
6110
33(3300)
2.75
4
1450
~7
63
107
6111
33(3300)
3.83
5.5
1450
~8.5
68
142
6121
33(3300)
4.68
7.5
1450
~10
69
198
6131
33(3300)
6.68
11
1450
~15
73
238
6161
33(3300)
8.3
15
970
~20
74
350
注:
1、表中所列數據在下列技術條件下測出:
① 大氣壓力101325Pa(1013mbar)
② 進水溫度15℃
③ 吸入空氣溫度20℃
④ 空氣相對濕度70%
2、 性能允許偏差±10%

四、2BV型水環式真空泵的工作原理:

2BV型水環式真空泵如圖(一)所示葉輪3偏心地安裝在泵體之內,起動時向泵內注入一定高度的水,因此當葉輪3旋轉時,水受離心力的作用而在泵體內壁形成一旋轉水環1,水環下部?jì)缺砻媾c輪轂相切,沿箭頭方向旋轉,在前半轉過程中,2BV型水環式真空泵水環內表面逐漸與輪轂脫離,因此在葉輪葉片間與水環形成封閉空間,隨著葉輪的旋轉,該空間逐漸擴大,空間氣體壓力降低,氣體自圓盤吸氣口被吸入;在后半轉過程中,水環內表面逐漸與輪轂靠近,葉片間的空間逐漸縮小,空間氣體壓力升高,高于排氣口壓力時,葉片間的氣體自圓盤排氣口被排出。如此葉輪每轉動一周,葉片間的空間吸排氣一次,許多空間不停地工作,2BV型水環式真空泵就連續不斷地抽吸或壓送氣體。

2BV型水環式真空泵由于在工作過程中,做功產生熱量,會(huì )使工作水環發熱,同時一部分水和氣體一起被排周,因此,在工作過程中,必須不斷地給泵供水,以冷卻和補充泵內消耗的水,滿足泵的工作要求。

2BV型水環式真空泵排出的氣體不再利用時,在2BV型水環式真空泵排氣口上接有氣水分離器,廢氣和所帶的部分水排入氣水分離器后,氣水分離,氣體由排氣管排出,留下的水經回水管供至泵內繼續使用。隨著工作時間的延長,工作水溫度會(huì )不斷地升高,這時需從供水管供給冷水,以降低工作水的溫度,保證泵能達到所要求的技術要求和性能指標。
2BV型水環式真空泵及壓縮機工作原理圖

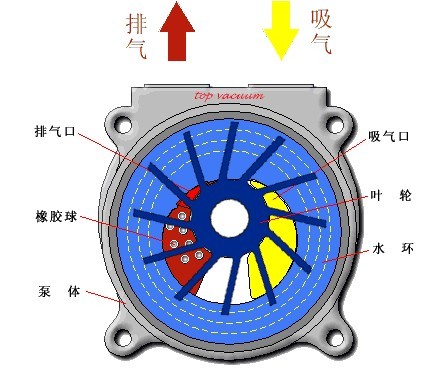

圖(一)2BV型水環式真空泵及壓縮機工作原理圖
2BV型水環式真空泵作為壓縮機使用時,泵排氣口接有氣水分離器,氣水混合物進入氣水分離器后自動分,氣體由排氣管輸送到所需系統而工作水經過分離器進入2BV型水環式真空泵內。壓縮氣體時,工作水極易熱,水由泵排氣口排出,溫度會(huì )變的較高,要由供水管不斷地供給冷水.以補充被放走的水,同時起冷卻作用,使工作水溫度不致過高,從而保證壓縮機性能,達能技術指標,滿工藝要求。

五、2BV型水環式真空泵的安裝說明與安裝尺寸:

2BV型水環式真空泵及壓縮機系統由真空泵(壓縮機)、電動機、氣水分離器管路組成,如圖(二)所示。
2BV型水環式真空泵及壓縮機與氣水分離器的工作過程如下:氣體由管路經閥門進入2BV真空泵或壓縮機,然后經排氣管進入氣水分離器中,經氣水分離器排氣管排出。當作為壓縮機使用時,經壓縮機排出的氣水混合物在氣水分離器中分離后,氣體經閥門輸送到需要壓縮氣體的系統上去。2BV型水環式真空泵或壓縮機內的工作水是由氣水分離器不經冷卻排至真空泵重新使用,其余工作水由供水管補充,供水量的大小,由供水管上的閥門來調整。
氣體抽吸和壓送系統的區別僅在于氣水分離器的內部構造有所不同。抽吸氣體時,吸氣口壓力低于大氣壓,而排氣口壓力等于大氣壓,氣水分離器有溢水管;壓送氣體時,吸氣口為常壓(也可為真空狀態),排氣口壓力高于一個大氣壓,為保證輸送氣體壓力,氣水分離器的水位通過溢水開關來控制。
2BV型水環式真空泵系統示意圖

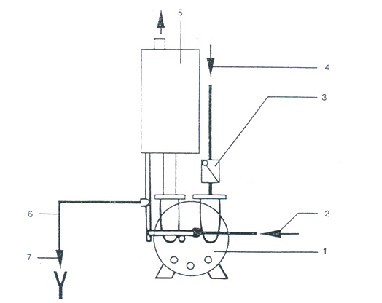

圖(二)2BV型水環式真空泵系統示意圖
2BV-2060/2061/2070/2071水環真空泵外形尺寸

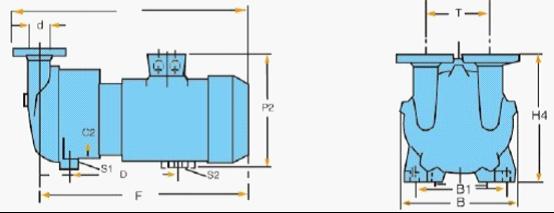

圖(三)2BV-2060/2061/2070/2071水環真空泵外形尺寸

型號

A

B

B1

R

T

H4

P2

M

E

S2

d/DIN

2060

450

186

140

203

110

186

250

245.5

100

10

G1''

2061

475

186

140

223

110

186

250

286.5

100

10

G1''

2070

565

224

160

260

110

210

270

314

140

12

G11/2''

2071

590

224

190

290

110

222

300

344

140

12

G11/2''

2BV- 5110/5111/5121/5131/5161水環真空泵外形尺寸

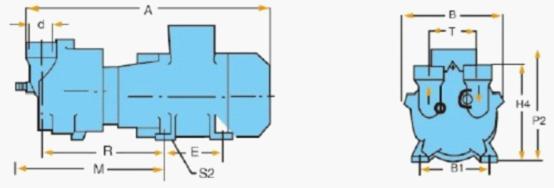

圖(四)2BV- 5110/5111/5121/5131/5161水環真空泵外形尺寸

型號

A

B

B1

B2

K

W

T

E

F

H4

P2

S1

S2

C1

C2

5110

674

325

255

190

350

180

340

93

567

361

330

12

12

15

26

5111

669

325

265

216

345

180

340

92

589

371

365

12

12

18

26

5121

772

347

265

216

430

200

382

136

681

385

365

12

12

18

26

5131

850

377

300

254

475

200

382

103

759

427

435

15

14

20

30

5161

1060

479

370

370

617.5

250

450

137.5

959.5

521

485

15

15

20

30

法蘭尺寸表:

型號

d1

d2

d3

d4

d5

5110

19

160

123

97

52

5111

19

160

123

97

52

5121

19

182

142

113

66.5

5131

19

182

142

113

66.5

5161

22

200

156

130

80

2BV5系列法蘭尺寸圖
2BV-6110/6111/6121/6161/水環真空泵外形尺寸

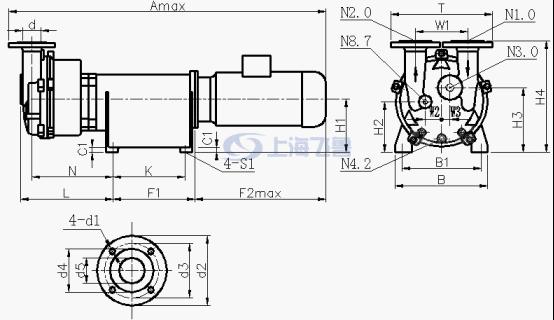

圖(五)2BV-6110/6111/6121/6161/水環真空泵外形尺寸

型號

Amax

B

B1

C1

F1

F2max

H1

H2

H3

H4

K

L

N

W1

2BV6110

1190

325

255

26

291

450

160

173

223

381

250

319

281

180

2BV6111

1237

325

279

26

360

470

180

196

242

401

320

365

327

180

2BV6121

1368

347

279

26

360

575

180

197

247

415

320

384

342

200

2BV6131

1495

377

320

26

461

585

215

234

287

467

414

405

357

200

2BV6161

1625

479

320

26

461

640

215

230

310

526

414

480

416

250

型號

W2

W3

S1

T

d1

d2

d3

d4

d5

d

N3.0

N4.2

N8.7



2BV6110

52

27

φ13

340

19

160

123

97

52

DN50

G3/4"

G3/8"

G3/8"



2BV6111

52

27

φ13

340

19

160

123

97

52

DN50

G3/4"

G3/8"

G3/8"



2BV6121

57

29

φ13

381.5

19

182

142

113

66.5

DN65

G3/4"

G3/8"

G3/8"



2BV6131

57

29

φ15

381.5

19

182

142

113

66.5

DN65

G3/4"

G3/8"

G3/8"



2BV6161

81

41

φ15

450

22

200

156

130

80

DN80

G3/4"

G3/8"

G3/8"




六、2BV型水環式真空泵的設備安裝:

   1、2BV型水環式真空泵的安裝:
   2BV型水環式真空泵和壓縮機在安裝時,安裝面必須水平,并通過底角的孔用螺栓安裝牢固。為防止在安裝時焊渣進入真空泵,在安裝時,應在吸氣管上安裝上過濾網。
   2、2BV型水環式真空泵氣水分離器的安裝
   2BV型水環式真空泵氣水分離器可直接安裝在水環真空泵的排氣口上,并用螺栓固定牢固。氣水分離器有一管路與泵相連,由此供給水環真空泵工作需水量,其余工作水由供水管供給,供水量大小由管路上的閥門調節。
   2BV型水環式真空泵或壓縮機的進氣管上應裝有逆止閥,以便在停車時,防止真空泵或壓縮機內的水在排氣管方面的壓力作用下返回系統。

七、2BV型水環式真空泵的啟動及停車:

1、2BV型水環式真空泵啟動
2BV型水環式真空泵長期停車的泵在開動以前,必須用手轉動數圈,以證實水環真空泵內沒有卡住或其它損壞現象。
2BV型水環式真空泵啟動按以下順序進行(參見圖五)
(1)打開排氣管閥門。
(2)啟動電動機(應注意電機的正反轉)
(3)迅速打開圖五供水管2。逐漸增加供水量,至供水量符合規定要求為止,(應注意不要干運行真空泵)。

2、2BV型水環式真空泵停車
2BV型水環式真空泵停車按以下順序:
(1)(如進氣管有閥門)關閉進氣管上的閥門。
(2)關閉供水管2,并迅速關停真空泵。
(3)停車后應將泵腔內的水放掉,以免再次啟動時,會(huì )造成葉片與泵軸斷裂。

八、2BV水環式真空泵的維護:

1、2BV型水環式真空泵為避免磨損葉輪、泵體或卡住葉輪,隨氣體和工作液進入泵腔的灰塵顆粒,可通過2BV型水環式真空泵泵底部的沖洗口沖洗掉。
2、如果用硬水作工作液,須經軟化,或在一定周期內用溶液清洗泵。
3、2BV型水環式真空泵電動機常工作的軸承比周?chē)鷾囟雀?5℃~20℃,最高不允許超過55℃~60℃,正常工作的軸承每年應裝油1-2次,每年至少清洗軸承一次,并將潤滑油全部更換。
4、2BV型水環式真空泵采用的機械密封,出現泄漏現象,應檢查機械密封的動、靜環是否已損壞,或是密封圈已老化,如出現上述情況,均需更換新零件。

九、2BV型水環式真空泵的故障和消除方法:

2BV型水環式真空泵電機不起動;無聲音
兩根電源線斷裂
檢查接線
電機不起動;有嗡嗡聲
一根接線斷,電機轉子堵轉
葉輪故障
電機軸承故障
必要時排空清潔泵,修正葉輪間隙
換葉輪
換軸承
電機開動時,電流斷路器跳閘
繞組短路
電機過載
排氣壓力過高
工作液過多
檢查電機繞組
降低工作液流量
降低排氣壓力
減少工作液
消耗功率過高
產生沉淀
清潔、除掉沉淀
2BV型水環式真空泵不產生真空
無工作液
系統泄漏嚴重
旋轉方向錯
檢查工作液
修復泄漏處
更換兩根導線改變旋轉方向
泵太小
工作液流量太小
工作液溫度過高(<15℃)
磨蝕
系統輕度泄漏
密封泄漏
用大一點的泵
加大工作液流量
冷卻工作液,加大流量
更換零件
修復泄漏處
檢查密封
產生氣蝕
工作液流量過高
聯接氣體蝕保護件
檢查工作液,降低流量
密封墊壞
檢查所有密封面

2BV型水環式真空泵選型須知:

一、請提供以下詳細數據:①2BV型水環式真空泵的產品名稱與型號②2BV型水環式真空泵的真空度要求單位PAMPA③2BV型水環式真空泵抽速要求單位L/S或M3/MIN④2BV型水環式真空泵的使用與否和工作條件⑤2BV型水環式真空泵的電機功率(KW)⑥2BV型水環式真空泵的電機轉速(r/min)⑦2BV型水環式真空泵的電壓〔V〕⑧2BV型水環式真空泵的進出口口徑⑨2BV型水環式真空泵的材質要求⑩2BV型水環式真空泵是否帶附件,以便我們的為您正確選型。

二、若已經由設計單位選定我公司的2BV型水環式真空泵的產品型號,請按2BV型水環式真空泵型號直接向公司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的技術專家為您選型確認。
