您現在的位置:網站首頁--產品展示--真空機組系列--JZJX系列羅茨旋片真空機組
產品名稱:JZJX系列羅茨旋片真空機組
JZJX系列羅茨旋片真空機組
一、JZJX系列羅茨旋片真空機組的概述:

JZJX系列羅茨旋片真空機組是由ZJ型羅茨泵做為主抽泵,單級或雙級旋片泵做為前級泵的低、高真空獲得設備,整套機組安置在一個機架上,配以管道、閥門和電器操作控制箱,除最小二個規格外,還配有冷卻水管系統機組結構緊湊、使用方便。在2X型旋片真空度達到極限時抽氣速率不斷降低,ZJ羅茨真空泵能使機組在極限真空時保持相對大的抽氣速率.JZJX系列羅茨旋片真空機組真空度高,可持續工作,噪音低。

為了提高羅茨旋片真空機組的抽氣性能,達到較高的極限真空和改善在低入口壓力時的抽速特性及對大型真空機組配用較小規格的前極泵,羅茨旋片真空機組也有由二級羅茨真空泵串聯的三級機組。

根據被抽真空系統的大小及氣體狀態,羅茨旋片真空機組各泵之間的名義抽速之比一般在4∶1至10∶1之間,前者適用于較大真空系統及長時間在較低入口壓力或極限真空情況下工作。本系列羅茨旋片真空機組為了防止前級旋片真空泵停機返油,在前級管道上裝有電磁放氣閥,其動作與前級旋片真空泵的電機聯動。

二、JZJX系列羅茨旋片真空機組的使用范圍:

JZJX系列羅茨旋片真空機組適用于抽吸空氣及其它無可凝性、無腐蝕性的氣體,廣泛應用于需要大抽速和需要獲得低、高真空的各種真空系統。例如:真空冶煉、鋼液脫氣、真空燒結、大型空間模擬試驗中的動態真空的獲得,電力電容器、變壓器真空浸漬處理,日光燈管、燈泡自動生產線上的排氣,保溫瓶膽的連續排氣,真空鍍膜設備中的預抽,鎂還原過程中的抽氣,單晶硅提煉過程中的除氣等等。

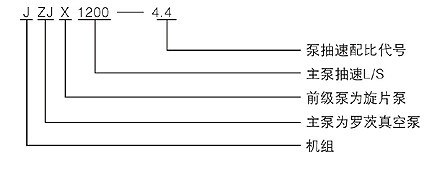

三、JZJX系列羅茨旋片真空機組的型號表示方法:
四、JZJX系列羅茨旋片真空機組的技術參數表:
機組型號 泵型號 抽氣速率(L/S) 極限壓力 進氣口徑 電機功率
主泵 前級泵 主泵 前級泵
Pa Torr
JZPX70-4 ZJP70 2x15 - 70 2x10-2 1.5x10-4 80 1.1 2.2 -
JZPX150-5 ZJP150 2x30A - 150 2x10-2 1.5x10-4 100 2.2 3 -
JZPX300-4 ZJP300 2x70A - 300 2x10-2 1.5x10-4 150 4 5.5 -
JZPX300-7 ZJP300 2x30A - 300 2x10-2 1.5x10-4 150 4 3 -
JZPX600-8 ZJP-600 2x70A - 600 2x10-2 1.5x10-4 200 7.5 5.5 -
JZPX150-42 ZJP1500 ZJP30 2x15 150 1x10-2 7.5x10-5 100 2.2 0.75 2.2
JZPX300-42 ZJP300 ZJP70 2x30A 300 1x10-2 7.5x10-5 150 4 1.1 3
JZPX300-44 ZJP300 ZJP70 2x15 300 1x10-2 7.5x10-5 150 4 1.1 2.2
JZPX600-42 ZJP600 ZJP150 2x70A 600 1x10-2 7.5x10-5 200 7.5 2.2 5.5
JZPX600-45 ZJPP600 ZJP150 2x30A 600 1x10-2 7.5x10-5 200 7.5 2.2 3
JZPX1200-44 ZJP1200A ZJP300 2x70A 1200 1x10-2 7.5x10-5 250 11 4 5.5
說明:
1、以上是國家標準推薦型號,也可根據用戶特殊要求,異型設計
2、單泵的技術指標詳見各泵說明書
3、表中的抽氣速率系指主泵的集合抽氣速率。
4、2X為兩級旋片真空泵,如2X-70為抽速70L/S的兩級旋片真空泵

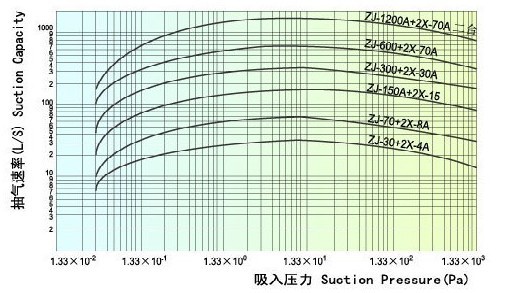

五、JZJX系列羅茨旋片真空機組的性能曲線圖:
羅茨旋片真空機組的性能曲線圖

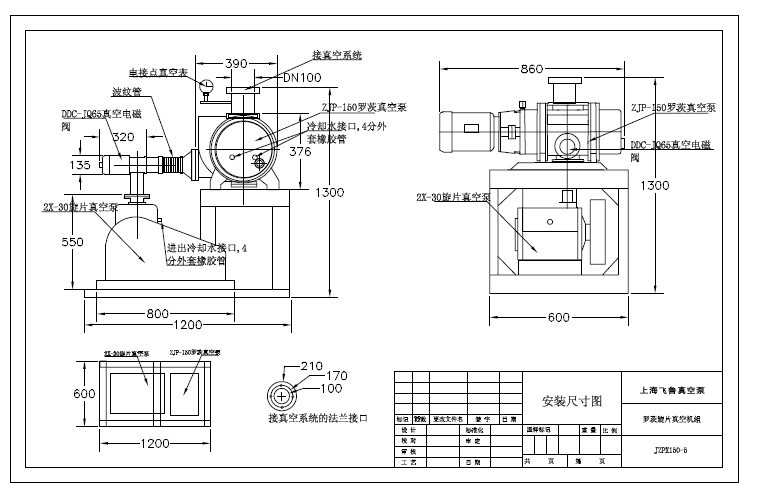

六、JZJX系列羅茨旋片真空機組的安裝尺寸圖:
旋片機組圖

JZJX系列羅茨旋片真空機組選型須知:

一、請提供以下詳細數據:①羅茨旋片真空機組的產品名稱與型號②羅茨旋片真空機組的真空度要求單位PA或MPA③羅茨旋片真空機組抽速要求單位L/S或M3/MIN④羅茨旋片真空機組的使用與否和工作條件⑤羅茨旋片真空機組的電機功率(KW)⑥羅茨旋片真空機組的轉速(r/min)⑦羅茨旋片真空機組的電壓〔V〕⑧羅茨旋片真空機組的進出口口徑⑨羅茨旋片真空機組的材質要求⑩羅茨旋片真空機組是否帶附件,以便我們的為您正確選型。

二、若已經由設計單位選定我公司的羅茨旋片真空機組的產品型號,請按羅茨旋片真空機組型號直接向公司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的技術專家為您選型確認。
