您現在的位置:網站首頁--產品展示--真空泵配件--DDC-JQ真空閥
產品名稱:DDC-JQ真空閥
DDC-JQ真空閥

一、DDC-JQ真空閥概述:

DDC-JQ真空閥是安裝在機械真空泵上的安全閥,安裝于機械真空泵的進氣口,并與泵同步開啟和關閉。當泵停止工作或電源突然中斷時,閥門自動關閉,使真空系統保持真空并將大氣充入泵腔內,從而避免泵油逆向流動而污染真空系統。DDC-JQ真空閥適用介質為純凈空氣或非腐蝕性氣體。

注:快卸及活套法蘭連接方式請參閱DDC-JQ-B系列電磁真空帶充氣閥(內有DN100規格)。

二、DDC-JQ真空閥主要零件材料:

閥 體:碳鋼. 閥板:鋁合金
密封圈:丁腈橡膠

三、DDC-JQ真空閥主要技術性能表:

適用范圍:
105~10-2Pa
閥門漏率:
≤6.7x10-3 Pa.L/S
適用溫度:
-30~+50℃
線圈溫升:
≤65℃
開閉時間:
≤3s
電源電壓:
220v±10%/50Hz
功 率:
15w-40w
工作頻次:
≤3次/分鐘
峰值電流:
0.2A(DN25-DN40), 2A(DN50-DN80)
維持功耗:
12w,40w(DN25-DN40), ≤12w(DN50-DN80)

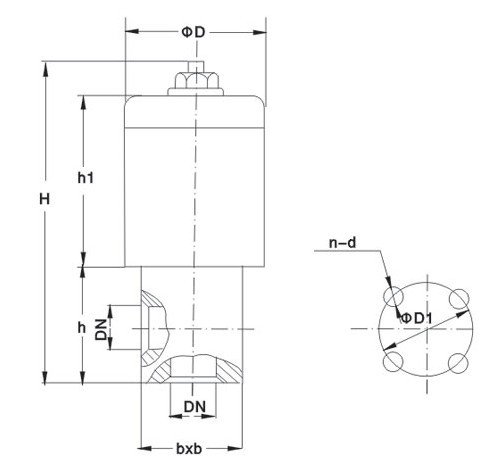

四、DDC-JQ真空閥的性能參數表及安裝尺寸:
DDC-JQ真空閥的性能參數表及安裝尺寸
型號
通徑(DN)
外形尺寸
性能參數
匹配機械
泵型號
ΦD
H
bxb
ΦD1
n-d
h
h1
漏氣率
(Pa.L/S)
連接標準
DDC-JQ16A
16
68
170
48x48
42
4-M5
56
99
6.7x10-4
JB919
法蘭標準
2XZ-0.5/1
DDC-JQ25A
25
82
199
58x58
55
4-M6
70
113
2XZ-2/4
DDC-JQ32
32
92
222
68x68
64
4-M6
80
129
2XZ-4
DDC-JQ40
40
110
240
80x80
70
4-M6
88
135
2XZ-8
DDC-JQ50A
50
125
290
95x95
90
4-M8
112
170
2X-15
DDC-JQ65
65
134
340
112x112
105
4-M8
130
174
2X-30A
DDC-JQ80
80
165
367
140x140
125
4-M8
150
202
2X-70A
DDC-JQ100
100
-
399
-
145
8-Φ9
-
-

DDC-JQ150
150
-
684
Φ220
195
8-Φ12
-
-

備注:
1、輸入電源220V,50Hz
2、適用壓力范圍105~1x10-2Pa
3、閥可以長期工作
4、線圈溫升≤65℃
5、閥體材料:碳鋼鍍鎳
6、密封材料:丁腈橡膠

DDC-JQ真空閥的選型須知:

(一)①真空閥型號②真空閥公稱通徑③真空閥公稱壓力④真空閥工作介質⑤真空閥工作壓差⑥真空閥介質溫度⑦真空閥電源電壓及頻率⑧真空閥介質粘度。

(二)真空閥正常工作時的電壓為220V (+22/-15)V 如超過此范圍,請訂貨時注明電壓波動量。其它規格電源電壓可做特殊訂貨。

(三)閥門的開通時間達12小時以上,請選用常開式真空閥。當使用環境周?chē)幸兹家妆,請選用防爆型真空閥。

(四)當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的技術專家為您審核把關。

(五)特殊訂貨:

①如您選購氟橡膠膜片(Viton)則在訂單中注明V,其介質量高溫度可達到130℃;如您選購三元乙丙膠膜片(EPDM)則注明E,其介質最高溫度可達到110℃。

②需要法蘭連接可在訂貨時說明。
